1) 효율성

Vector Inverter 제어방식으로 20%의 소비전력 절감.

건물형태에 따라 다양한 구성으로 공간효율성 극대화.

편리한 운전 조작과  예약운전

완전 자동 제어

턴테이블을 CAGE에 내장 출입구 위치 선정이 자유롭다.

일반 Pallet 방식과 Fork 방식의 장점을 결합

2) 신속성

Pallet 방식에 비해 입출고 절차 간단하며 속도가 매우 빠름.

3) 안전성

저소음/저진동.

고장 내용, Monitoring 기능 등 각종 완벽한 안전장치.

자기진단 기능 세분화로 긴급대응 가능.

CAGE에 횡행 Motor 설치로 경제성 및 안정성 실현





   승강 속도

  60~90m/min

   횡행 속도

  20m/min

   승강 모터

  22Kw ~ 37Kw

   횡행 모터

  1.5Kw

   속도 제어

  Convert or Inverter

   주차실 규격

  전장:5,500mm   전폭:2,240mm   전고:1,860mm

   차량 규격

  전장:5,050mm   전폭:1,850mm   전고:1,600mm   중량:1,800Kg

   전      원

  AC3Ø 220/380V 60Hz

   출입문 규격

  폭:2,400mm   높이:1,800mm  2 Panel Up Sliding

   소화 설비

  CO2  GAS(20대 이상만 적용)

   신호 및 안전장치

  입고출고안내LCD, 기동예고벨, 차량정위치, 광전관, 낙하방지장치,  과부하검출장치,

  인터폰장치, 출입구광전관, 입고 및 출고 안내거울,   전기적Interlock 등

   조작 방법

  TwnKey에 의한 차량번호 입력

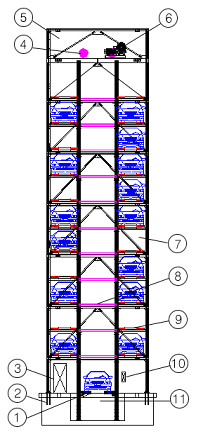

1. LIFT

2. ANCHOR BOLT

3, CONTROL PANEL

4. GUIDE SHEAVE

5. 기계실

6. MAIN 구동부

7. 주차 격납고

8. 횡행 레일

9. 주차 TRAY

10. 조작반

11. PIT

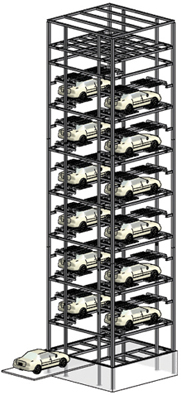

1) 철골 구조



각종 하중을 기준으로 (차량의 무게, 구조체 무게, 풍압, 적설 하중 등) 충분한 강도와 강성을 갖도록 설계하여 일반 구조용 강재로 제작한 주차기의 주 골조입니다.

2) 기계 장치



수직 이동 동작을 하는 LIFT에는 차량을 탑재하여 주차실로 이동하는 TRAY(PALLET), 차량을 회전 시키는 TURN TABLE 등의 장치를 갖고 있으며, 주차기 상부에 위치한 기계실에는 LIFT의 권상장치가 있으며 WIRE ROPE, SHEAVE, 권상 MOTOR, 감속기, 제동기 등이 설치됩니다.

3) 전기 및 제어 장치



주차기의 기내 배선, 피뢰 및 접지, 진입층 조명, 배선용 DUCT등의 전기 장치들과 각종 SENSOR, MAIN CONTROL PANEL, 조작반, 수동 조작반, PLC, PC, 액정 MONITOR 등을 설치하는 제어 장치가 설치됩니다.

4) 기타 설비 공사



자동문, 자동문 안내 등, 차량 유도등, 차량 유도 거울, 주차 관리실 설비, 인터폰, 모니터링 CCTV(OPTION) 등이 설치됩니다.,
