1) 효율성
|
|
|
지하 공간에 최적의 주차 공간 제공
|
|
|
출입구를 검축물 구조에 따라 설치
|
|
|
편리한 운전 조작과 예약운전
|
|
|
완전 자동 제어
|
|
2) 신속성
|
|
|
자체 Program에 의한 최단거리 출고
|
|
3) 안전성
|
|
|
간편한 조작 완벽한 안전 장치
|
|
|
고장 내용, Monitoring 기능
|
|
|
자기진단 기능 세분화로 긴급대응 가능.
|
|
|
|
|
|
승강
속도
|
14
~ 20m/min
|
|
횡행
속도
|
12
~ 18m/min
|
|
종행
속도
|
14
~ 20m/min
|
|
승강
모터
|
7.5Kw
~ 15Kw
|
|
횡행
모터
|
2.2Kw
~ 5.5Kw
|
|
종행
모터
|
2.2Kw
~ 5.5Kw
|
|
속도
제어
|
Convert
or Inverter
|
|
주차실
규격
|
전장:5,500mm
전폭:2,240mm 전고:1,860mm
|
|
차량
규격
|
전장:5,050mm
전폭:1,850mm 전고:1,600mm 중량:1,800Kg
|
|
전
원
|
AC3Ø
220/380V 60Hz
|
|

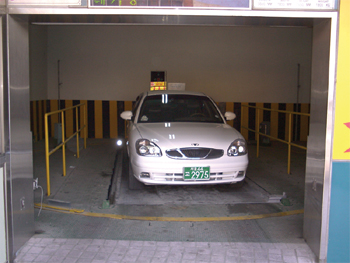

출입문
규격
|
폭:2,400mm
높이:1,800mm 2 Panel Up Sliding
|
|
신호
및 안전장치
|
입고출고안내LCD,
기동예고벨, 차량정위치, 광전관, 낙하방지장치, 과부하검출장치,
인터폰장치,
출입구광전관, 입고 및 출고 안내거울, 전기적Interlock 등
|
|
조작
방법
|
TwnKey에
의한 차량번호 입력
|
|
|
|
|
|
|
|

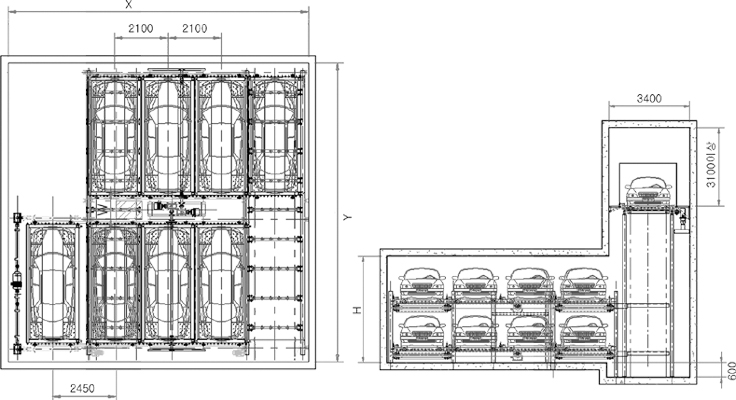

단수(층)
|
1 단
|
2 단
|
3 단
|
|
높이(H)mm
|
2400
|
4400
|
6600
|
|
길이(Y)mm
|
기둥 폭(W) 0~500mm
|
12200
|
|
기둥 폭(W) 500mm이상
|
12200 + (W-500)
|
|
폭(X)mm
|
10400
|
6대
|
12대
|
18대
|
|
12500
|
8대
|
16대
|
24대
|
|
14600
|
10대
|
20대
|
30대
|
|
16700
|
12대
|
24대
|
36대
|
|
18800
|
14대
|
28대
|
42대
|
|
20900
|
16대
|
32대
|
48대
|
|
23000
|
18대
|
36대
|
54대
|
|
25100
|
20대
|
40대
|
60대
|
◆ 주의 주차대수 30대
이상일 경우 출입구가 2개소 이상이어야 함.
|
|
|
|
|
|
|
|
|
